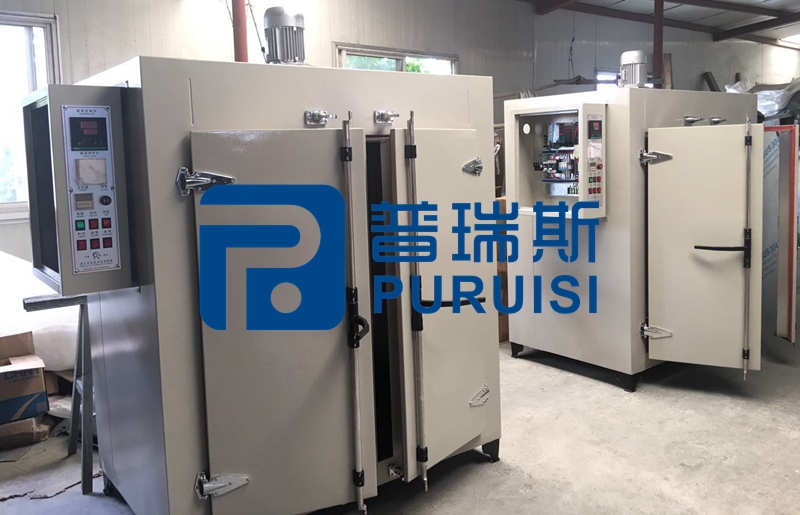

上圖浸漆烘箱的技術參數：(選裝配置 詳見選配項目）
主要基本參數：
| 設備名稱： | 普瑞斯浸漆烘箱 | 設備型號： | PRSJQ-T（常規7型） |
| 內膽尺寸： | 1500*1200*1000（高H*寬W*深L mm) | 外型尺寸： | 2100*1800*1200（高H*寬W*深L mm） |
| 使用電壓： | 380V/N+3+地/50HZ | 工作溫度范圍： | 室溫-300℃（任意可調） |
| 加熱功率： | 18KW/12支加熱管，分1檔控溫 | 鼓風功率： | 750W/380V*2臺（耐高溫長軸電機帶離心風輪） |
| 控溫精度： | ±1℃ | 溫度均勻性： | ±3℃ |
| 內膽材料： | 1.2優質不銹鋼板折彎焊接 | 外殼材料： | 1.2優質冷壓鋼板焊接 |
| 整體框架： | 6#槽鋼及5#角鋼 | 底部結構： |
整體8號槽鋼井字型框架及槽鋼支撐腳 |
| 內部配置： | 不銹鋼方管層板 | 保溫層及厚度： | 保溫層100mm，填充耐高溫硅酸鋁纖維 |
| 進氣： | 頂部循環風機進口，作為冷風補償 | 排氣： | 頂部安裝1個直徑100mm手動排氣裝置（可電動） |
| 升溫速率： | 空載7-8℃/分鐘 | 測試須知： | 斷測試點離內壁至少100mm，恒溫后15分鐘 |
| 門制作： | 內冷鋼板，外冷壓鋼板，雙開門 厚度100mm | 門密封： | 承重型鉸鏈及集裝箱式拉桿 門用耐高溫硅膠條密封 |
| 外殼溫度： | 環境溫度+20℃ | 烘箱噪音： | 外不超過60分貝 |
主要電器配置：
| 溫控儀表： | 宇電液晶數顯溫控，帶微電腦PID，自動恒溫 | 超溫保護： | 當箱內溫度超過主控溫設定值N度后自動切斷加熱 |
| 時間設定： | HS48S-99.99定時裝置，可自動定時加熱 | 聲光報警： | APT/AD16型聲光報警裝置，設定時間結束報警提示 |
| 控制電壓： | 220V/50HZ | 測溫裝置： | 一支不銹鋼鎧甲K型電阻溫度傳感器，精度1%FS |
| 保護系統： | 漏電保護，斷路保護，接地保護，相序保護 | 保護系統： | 缺相保護，電機過載保護，加熱管漏電保護 |
| 加熱控制： | SSR固態輸出，采用品牌電器（普瑞斯電熱） | 鼓風控制： | 接觸器輸出，采用品牌電器（普瑞斯電熱） |
| 電器元件： | 覆套式遠紅外加熱裝置，使用壽命7-8萬小時 | 斷路器啟動： | 有效保護所有電器元件 |
| 開關： | 正泰直徑22圓形開關 | 指示燈： |
正泰直徑22圓形多色指示燈 |
| 控制箱： | 單獨控制掛壁式電箱（普瑞斯電熱定制） | 頂部排風機 ： | 此項選配（可安裝電動定時抽風裝置） |
| 記錄儀： | 選配（可配無紙或優質記錄儀帶USB接口） | 人機控制系統： | 選配（PLC人機一體控制系統） |
| 溫控系統： | 微電腦控制帶PID自整定，控溫精準 | 加熱系統： | 遠紅外加熱，效率高，節能省點，更加環保 |
| 鼓風系統： | 風量大，設計更加合理，使溫度更加均勻 | 保溫系統： |
密度效果好，隔熱性能好，節能省電 |
| 測溫系統： | K型鉑電阻傳感裝置，測溫精準 | 保護系統： | 多重保護系統，使用更安全可靠 |
安裝及使用條件
| 安裝場地： | 地面平整，通風良好 | 設備使用環境： | 設備周圍無強烈震動設備及強電磁場設備，以免影響 |
| 安裝環境： | 設備周圍無易燃易爆腐蝕性物質及粉塵 | 安裝地面： | 地面承重不小于800KG/平方 |
| 維護空間： | 設備四周留有適當?shù)氖褂眉熬S護空間 | 環境溫度： | 使用環境溫度：室溫-40℃ |
| 相對濕度： | ≤85% | 環境氣壓： | 86kpa~106kpa |
| 電源線： | ±Ac(380)V，50Hz 三相四線+保護地線 | 保護地線： | 保護地線接地電阻小于4歐 |
| 空氣開關： |
要求用戶為此設備安裝相應容量的空氣開關 |
嚴禁烘烤： | 嚴禁直接烘烤酒精等易燃易爆物品！特此聲明！ |
普瑞斯浸漆烘箱主要技術參數：（敬請參考） 特殊規格及特殊要求可根據要求定制：
| 型號 | 電壓V | 加熱功率KW | 鼓風功率W | 溫度范圍℃ | 控溫精度 | 均勻性 | 內尺寸(高寬深mm) | 容積L |
| PRSJQ-1 | 380 | 3 | 180 | 300 |
±1 |
±1.5 |
450*450*350 | 70 |
| PRSJQ-2 | 380 | 3.6 | 180 | 300 |
±1 |
±2 |
550*550*450 | 136 |
| PRSJQ-3 | 380 | 4.5 | 180 | 300 |
±1 |
±2 |
750*600*500 | 225 |
| PRSJQ-4 | 380 | 9 | 370 | 300 |
±1 |
±3 |
1000*800*800 | 640 |
| PRSJQ-5 | 380 | 12 | 750 | 300 |
±1 |
±3 |
1000*1000*1000 | 1000 |
| PRSJQ-6 | 380 | 15 | 750*2 | 300 |
±1 |
±3 |
1200*1200*1000 | 1440 |
| PRSJQ-7 | 380 | 21 | 750*2 | 300 |
±1 |
±5 |
1500*1200*1000 | 1800 |
| PRSJQ-8 | 380 | 27 | 1100*2 | 300 |
±1 |
±5 |
1500*1500*1200 | 2700 |
箱內配件：
加熱方式及循環風方式：
| 主要性能優點 | 客戶可選配置 |
|
※升溫快 ※保溫效果好 ※節能環保 ※安全性能高 ※溫度均勻性好 ※操作簡單方便 ※使用壽命長 |
※內膽材料：202 304 310 316不銹鋼或A3碳鋼 ※外殼材料：A3碳鋼或優質不銹鋼 ※箱體烤漆 噴塑 平光漆 垂紋漆 亞光漆（顏色參考如下） ※擱板手動臺車或電動臺車 ※是否加裝吊環 ※推車或網板托盤式樣（詳見下列圖表） ※電器配置（詳見下列圖表） |
|
可根據客戶提供色卡調色 |
|
| 溫度控制儀 | |||
| 廈門宇電智能溫控儀 |
 |
日本富士液晶顯示溫控儀 |
 |
| 日本島電智能可編程溫控儀 |
 |
德國施耐德智能液晶溫控儀 |
 |
| 溫度記錄儀及時間繼電器 | |||
| 多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
| 歐姆龍時間繼電器 |
 |
正泰時間繼電器 |
 |
| SSR SCR選配 | |||
| SSR固態接觸器 |
 |
SCR可控硅 |
 |
| 可根據客戶要求選擇進口品牌 | |||
| PLC觸摸屏 | |||
| PLC控制柜 |
 |
西門子PLC觸摸屏 |
 |
| 人機一體控制系統 |
 |
宇電PLC觸摸屏 |
 |
| ·推車 托盤 網板· | |||
| 托盤形式 |
 |
 |
 |
| 帶孔托盤 | 網板 | 帶孔平板 | |
| 推車 |
 |
 |
 |
| 分層推車 | 子母推車 |
平板推車 |
